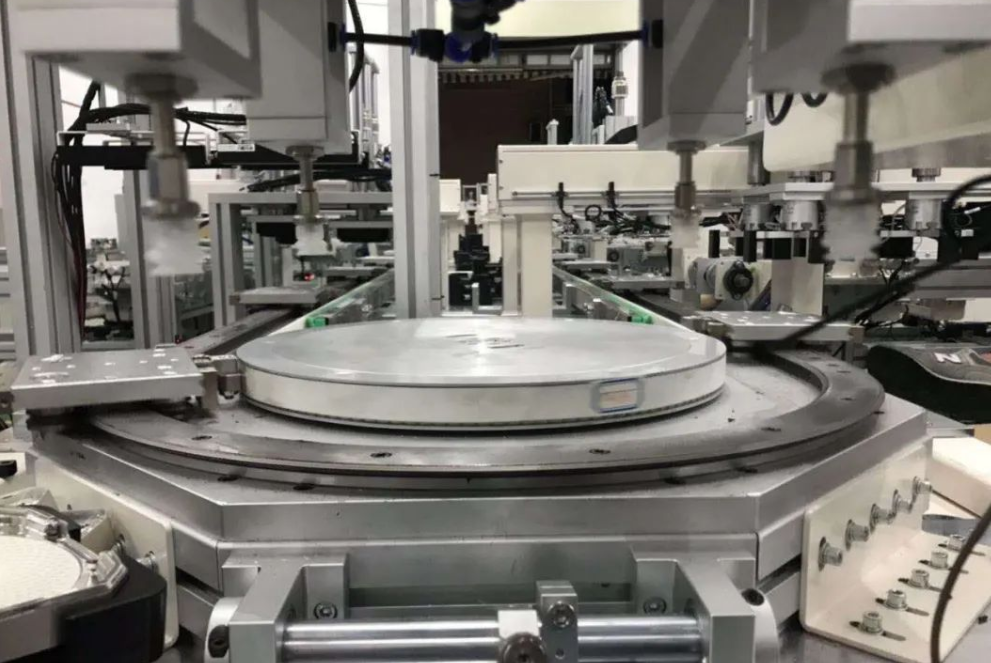

環形導軌
環形導軌線4
文章來源：http://mm595.cn 發布時間：2022-07-25 22:55 瀏覽次數：
環形導軌參數
1、動態參數環形導軌承載的滑座如果速度過快，再加上負載過重的話，可能會導致其在彎道處迅速加速和減速，進而造成絆門分離。如果承載滑座負載的重心懸空或如果系統被配置在垂直平面上，最高速度也會受到影響。這些高速應用可能會因為在皮帶至承載滑座之間，選擇了固定式連接而受益，在此情況下，應考慮在主動驅動裝置上安裝扭矩限制器。此類過載保護裝置的靈敏度并不足以避免受損。
2、制定系統參數
指定動態參數，承載滑座的負載和外力。完整的速度配置文件包括加速度。方向、速度、工作周期和所有需要的時間。做出初始的選擇，要考慮承載物件的組件的物理尺寸和重量，然后對系統規格作出初步選擇，安裝在承載滑座上面的部件，可伸出滑臺面，系統的設計允許這樣安裝方式。
3、計算承載滑座的靜態和動態荷載
使用CUBIC 環形軌道和軌道系統的產品目錄，來確定初始選中的承載滑座是否適用于該應用。
4、選擇所需的軌道形狀橢圓形和矩形。
4、選擇所需的承載滑座數量
通常會選擇偶數承載滑座，以便于形成對稱的承載滑座布局。
6、選擇承載滑座的間距間距必須是10毫米的倍數，承載滑座之間通常為等間距。
7、計算給出系統的總體尺寸N=承載滑座數量 S=承載滑座間距（忽略皮帶的伸縮）L=系統長度（兩個皮帶輪中心之間的距離）W=系統寬度（皮帶輪中心之間）
