“綠色”鋼軌滾筒輸送機控制系統的應用

文章來源：http://mm595.cn 發布時間：2018-10-10 14:01 瀏覽次數：

國內同行企業鋼軌輸送裝置現況：國內既有長鋼軌焊接流水線均采用上世紀70、80年代的鋼軌輸送方式，這種輸送方式的特點是，采用多臺減速機安裝在焊接生產傳輸線上，驅動輥與鋼軌軌底產生摩擦驅動，將焊接后的長鋼軌以25 m/min速度，輸送到后面的5個25 m的加工工位，加工后500米鋼軌成品輸送到長軌條成品臺等待裝車出廠。這種結構始終存在著高能耗，傳輸速度慢的問題。

2、原理及性能

我段研發的鋼軌滾筒輸送機調速設備及控制系統克服了國內外長鋼軌吊裝時存在的問題，充分滿足了500 m長鋼軌存放臺的吊運要求，最高走行速度可達到77 m/min。

鋼軌輥道輸送系統由鋼軌滾筒輸送機及其電氣控制系統2部分組成：

(1)機械部分技術原理：鋼軌滾筒輸送機機械部分有電機、減速器、開合驅動立輥箱，其特征是：電機、減速器、開合驅動立輥箱3者彼此通過齒輪嚙合作用，將動力傳至開合驅動立輥箱內2位置固定的傳動軸，2位置固定的傳動軸又分別通過各自的一組齒輪把動力傳至夾持鋼軌軌腰驅動立輥。當需要輸送鋼軌時，油缸活塞桿推動2對驅動立輥主軸箱在液壓力的作用下合并夾持住鋼軌軌腰，通過電機驅動齒輪傳動鏈?zhǔn)姑總€(gè)驅動立輥轉動，靠摩擦力使鋼軌沿著輥道線走行輸送。當長鋼軌完全被輸送到500 m長軌存放臺需要吊離時，4個驅動動力輥在液壓力的作用下打開，鋼軌可以從輸送機上吊離輥道線。

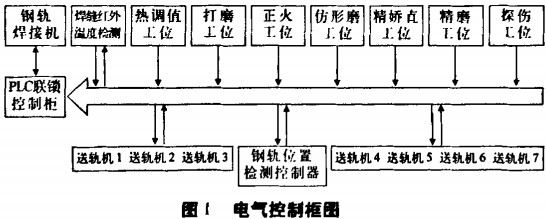

(2)電氣部分技術原理：電氣控制系統主要由：紅外光電傳感器、紅外溫度傳感器、接近開關，可編程控制器、變頻器、繼電器等組成，在送軌機上裝有紅外溫度傳感器和紅外光電傳感器、生產線的各工位上安裝了鋼軌運行位置檢測傳感器和工作狀態檢測以及工作結束操作按扭。焊接生產線的工作狀態通過各工作位置操作面板與總控制柜連接，根據鋼軌走行位置和工作狀態檢測信息輸送到可編程控制器，并向鋼軌焊接工位發送開啟和鎖閉生產線的鋼軌運行信號。電氣控制框圖如圖1。

鋼軌焊接機開始焊接同時向PLC發送信號鎖閉整條輥道線，后續各工位開始進行工作，工作時間理論上小于焊接時間，每個工位操作完成后向聯鎖控制柜發送開啟輥道請求指令，焊接機完成焊接程序后自動解除輥道鎖閉，并啟動輥道輸送，若后續任一工位出現異常時，鎖閉按鈕常開，整條輥道線處于停止?fàn)顟B(tài)。當鋼軌焊縫運行至送軌機1位置時，焊縫紅外溫度檢測控制模塊檢測到鋼軌的表面溫度大于設定最低溫度值時，確認焊縫位置發出指令，輥道夾持滾輪自動張開，避免焊縫受滾輪擠壓造成殘?jiān)鼔喝牒缚p，讓開焊縫后滾輪再次合攏輸送鋼軌，隨著鋼軌焊接長度的增加，長鋼軌光電位置檢測控制器檢測到鋼軌運行到送軌機B位置時自動解除送軌機l，送軌機2開始繼續輸送工作，直至完成至下一送軌機處，以此類推保證各個輸送機處于連續接力輸送工作狀態，直至把鋼軌送到指定位置，經測試光電檢測器安裝位置間隔約100 m。

“綠色”鋼軌滾筒輸送機結構精巧占地面積少

原有輥道傳送方式成本高，維護困難，可靠性差，綠色”鋼軌滾筒輸送機具有技術成熟，性能可靠，安全穩定，維護成本低，占地空間小的特點。新型鋼軌滾筒輸送機克服了驅動輥夾持鋼軌頭部和軌底輸送機鋼軌難于從輸送機吊離的缺陷，不僅能很好滿足500 m長軌存放臺的吊運要求，而且結構緊湊、體積小，剛性大。輸送機寬度僅為鋼軌軌底寬度加2個驅動輥輪直徑，寬度比國外輸送機寬度大大減小，輸送機寬度略大干輥道線寬度對長軌存放臺存軌面積毫無影響，同時夾持軌腰的2對驅動輪打開后，驅動輪上部沒有零部件，對鋼軌吊運極為方便。

“綠色”鋼軌滾筒輸送機節能，降噪

由于在每一相鄰工位安裝紅外傳感器機可編程控制器，整條生產線統一控制，輥道輸送系統具有鎖定功能，只有當所有工位工作結束，控制系統才可自動解鎖，啟動輥道傳輸設備，下道工序才可進行工作，提高了整套系統的安全性。與原有技術相比較，減少了很多動力輥的驅動電機，在啟動時降低了動力輥與鋼軌的摩擦噪音。

“綠色”鋼軌滾筒輸送機是4個驅動立輥同時驅動，輸送500 m長鋼軌比國外引進的鋼軌輸送機電機功率減少約1/2（國外同類型鋼軌輸送電機為30 KW），驅動500 m長鋼軌走行能夠達到高速運行，無功塌耗小。

鋼軌輸送機的單條生產線需要安裝7臺，總功率為105 KW，采用的是“接力”傳輸方式，實際每根長軌條只需要15KW功率就滿足傳輸要求，每根焊接鋼軌傳送時間為30 min，用電量為7.5 kwh，一天輸送22根長鋼軌條，用電量為165 kwh，年用電量為49500 kwh，與原有生產線的鋼軌輸送模式相比較，單條生產線與25 m生產方式比較每年節能222750 kwh。

綠色”鋼軌滾筒輸送機設施先進，布局合理，機械化程度高，具有結構精巧，占地面積少，節電能力強，生產效率高的特點，符合國家環保標準的現代化焊軌生產線要求。
