雙驅電動滾筒輸送機的設計及應用

文章來源：http://mm595.cn 發布時間：2018-09-27 10:49 瀏覽次數：

近年來,許多煤礦出現采掘比例失調,尤其是薄煤層地段采掘率比較低,許多煤礦為了提高采掘率,反復改造采掘巷道,最終導致采掘巷道異常復雜,不但沒能有效提高采掘率,反而使投入的人力和設備大大浪費。某煤礦就是一個典型的地質條件復雜的礦井,在長期的采掘過程中出現了大量的改造巷道,每條巷道截面比較小,長度都比較短,且運量比較小,如果采用常規設計的帶式滾筒輸送機,存在著費用高、巷道安裝空間有限和拆裝搬遷都比較困難。針對這一情況,研發了一種針對性比較強的雙驅動電動滾筒簡易帶式滾筒輸送機,在使用過程中非常方便,受到礦方的一致好評,本文介紹了滾筒輸送機機頭和張緊兩大重點改造部分。

1設計原理

(1)結構

機頭架體采用125H鋼整體組焊結構,結構緊湊,剛性好,受力均勻,架體設計長度25m,卸載滾筒中心高1.085m,卸載滾筒直徑d400m,2個d630mm電動滾筒分別安裝在立柱上,雙滾筒圍包角總和達430°。

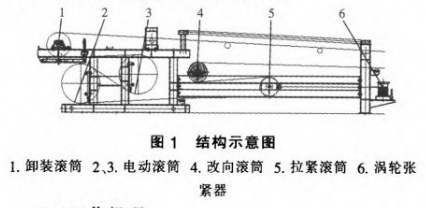

張緊部分架體由2根平行的12*槽鋼作為軌道和1根16槽鋼作為立柱組成,張緊架軌道、機頭架體和立柱均采用螺栓聯接,張緊部分安裝有1個固定的d320mm滾筒作改向用,另1個d320m軸端為滑塊式結構,可在2個平行軌道之間滑行,鋼絲繩一端固定在張緊架一側立柱上,穿過滾筒兩軸端滑塊上的吊環,另一端纏繞在張緊架另一側的120-I型渦輪張緊器上,結構如圖1所示。

(1)結構簡單緊湊,占空間面積小本簡易帶式滾筒輸送機中采用的電動滾筒為TDY5型油冷式電動滾筒,TDY75型油冷式電動滾筒是集電動機、減速機、聯軸器為一體的新型傳動裝置,省去了外置驅動裝置,大大地節省了空間。

(2)安裝運輸方便

由于結構上的優勢,不僅使整機結構簡單緊湊,同時也使整機的質量大大減小,對于工況復雜,空間狹小的井下環境,無異于降低了安裝運輸?shù)碾y度。

(3)降低設備成本

電動滾筒和渦輪張緊器相比于常規的驅動組合和拉緊裝置在價格上都遠遠小于后者,為用戶節約了成本。

結語

通過本改造方案的成功使用和推廣,為電動滾筒輸送機在煤礦及更廣領域的應用奠定了良好的基礎,雖然目前電動滾筒涉及的功率覆蓋面都比較小,但這種新型節能型傳動形式的開發研制會成為一種新的趨勢。
