GA25型積放滾筒輸送機的改進
文章來源：http://mm595.cn 發布時間：2018-09-11 16:12 瀏覽次數：
GA25型積放滾筒輸送機主要由機架、支腿、傳輸裝置、擺動體、輥子組件、氣控裝置、導向護欄和電器裝置等組成。其中傳輸裝置、氣控裝置和電器裝置為核心組成部件。
GA25型積放滾筒輸送機的卷煙成品臨時儲存、輸送是通過電控系統給本設備一個控制信號控制擺動和傳輸裝置的運動來實現的。
GA25型積放滾筒輸送機在電控系統的控制下，當設備連續向下游設備輸送卷煙成品時，卷煙成品在旋轉的輥子作用下被輸送到設備出料口進入下游設備；當需要卷煙成品作臨時暫存時，電控系統給本設備一個控制信號，在氣裝置的控制下，擺動體的連桿擺動，使輸送帶與第一個工位的輥子脫開，同時擺動體的止動塊與輥子接觸，對輥子進行摩擦制動，輥子上的卷煙成品也因此停止運動，從而實現卷煙成品的臨時暫存，與此同時后續卷煙成品在氣控系統的控制下，也依次停留在相應的工位上。
當需要恢復正常輸送卷煙成品時，設備得到電控系統的一個控制信號，在氣控裝置的作用下，擺動體的連桿擺動，使輸送帶與第一個工位的輥子接觸，輥子重新獲得動力，停留在第一個工位的卷煙成品向下游設備輸送，與此同時后續的卷煙成品在氣控裝置下，重新依次獲得動力，依次向下游設備輸送。
GA25型滾筒輸送機在使用過程中，能達到基本的使用需求，但自從延安卷煙廠開始生產后，該設備頻繁出現堵煙現象，無法完全實現卷煙成品的等間距輸送或臨時存儲功能，同時還引起下游設備掃推輸送機的故障，從而造成整個煙箱輸送線的擁堵。
主要原因是在輸送卷煙成品時積放功能發生故障，GA25型積放滾筒輸送機上的電控系統漫反射光電開關無法完全識別黑黃色煙箱表面，從而氣控裝置無法正常工作，擺動體的連桿無法擺動，輥子一直運動，輥子上的產品也一直處于輸送狀態，無法實現等間距輸送或臨時存儲。
因此造成了GA25型積放滾筒輸送機的單機運行效率低下，故障次數平均為3次/班，積放功能故障時間占煙箱輸送線故障時間的65.42%。
這些問題直接影響了成品自動入庫的效率以及整個物流系統的自動化運行，甚至有可能影響卷包車間的正常生產。
GA25型積放滾筒輸送機積放功能采用的漫反射光電開關是威格勒OPT144-P08型。

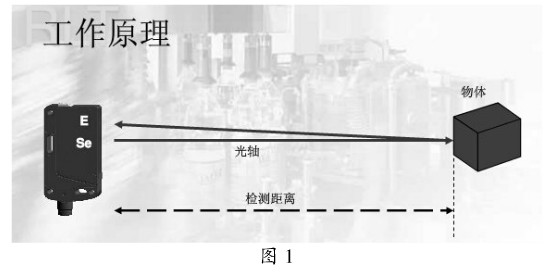

漫反射光電開關發射和接收在同一個傳感器中，發射光通過物體的表面反射回到接收器，其工作原理是通過檢測接收光信號的強弱檢測物體的有無。
影響漫反射光電開關光的接收的因素有:距離、顏色、物體尺寸、表面結構和表面傾斜度。
主要影響如下:距離越近，光的接收強度就越大；檢測物體表面顏色與接收到的信號強度從弱到強為黑、藍、黃、銀、白；物體尺寸越大，接收到的信號強度越大;物體表面越光滑，物體反光強，但是漫反射光電開關比較難檢測到光面物體，粗糙表面容易檢測，即使表面傾斜一些也容易被檢測到。
光電開關主要分為對射式、鏡反射式和漫反射式光電開關。

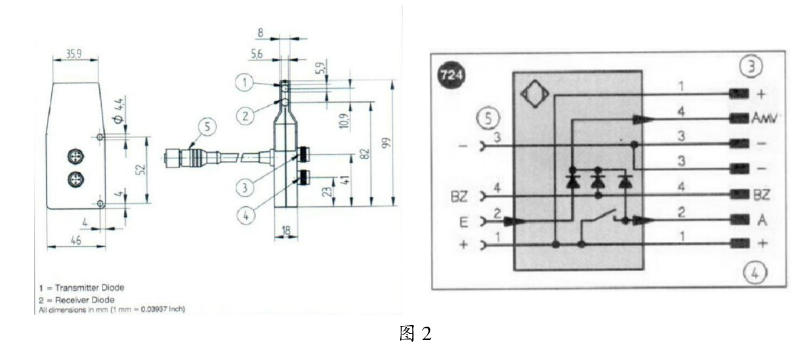

用于積放滾筒輸送機的光電開關需要相互聯鎖使用才能保證積放功能的正常。因此,需要選擇能夠相互聯鎖使用的光電開關才能滿足實際使用需求。結合目前使用的威格勒OPT144-P08型漫反射光電開關,同時考慮不受煙箱黑黃色光滑表面的影響,我們決定選用威格勒生產的OPT247型鏡反射光電開關來替代現有的OPT44-P08。OPT247鏡反射光電開關結構和電路圖如圖2所示。
改型光電開關與目前使用的光電開關外形安裝尺寸完全樣,在安裝OPI247鏡反射光電開關時,只需加裝一塊反光板即可完成改造，改造安裝非常方便簡單。
